Unsere Ripal®-Fußbodenheizung kommt häufig unter Holzfußböden zum Einsatz. Ohne Estrich kann die Dielung direkt über dem Heizsystem verlegt werden. Die Installation ist auf Betonfußboden, auf Dämmung oder auf bzw. in Holzbalkendecken, im Neubau oder der Sanierung möglich. Durch den Wegfall des Estrich wird die Regelbarkeit (Aufheizzeit) spürbar verbessert, die Aufbauhöhe minimiert und die Deckenlast verringert.

Durch den Einsatz von geschwärzten Blechen können die Massivholzdielen sehr schnell und gleichmäßig erwärmt
werden.
Hier können Sie ein Beispiel für die Aufheizung eines Dielenbodens mit Wärmeleitblechen sehen (Thermografie).

Zur Vertraglichkeit der Holzdielung mit der Fußbodenheizung können Sie hier nachlesen.

Nachfolgend haben wir Ihnen einige Beispiele für die Verlegung unseres Ripal®-Heizsystems mit Dielung aufgeführt.

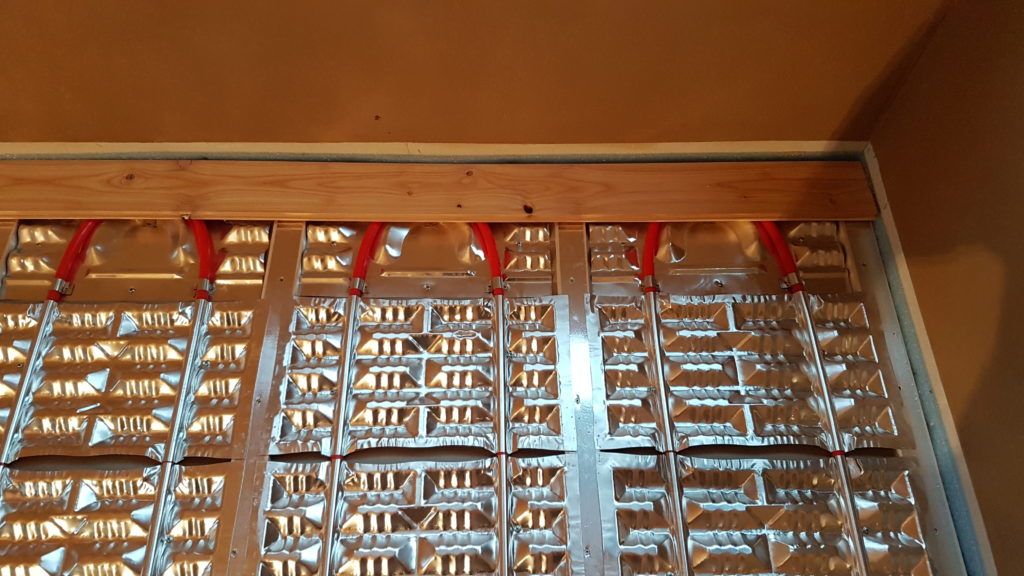

FT0000110 Trockenverlegung auf gedämmtem Rohfußboden, ohne zusätzliche Dämmung, mit Lagerhölzern für Dielung

  • sehr geringe Aufbauhöhe
 ft0000110 baerenstein1-large

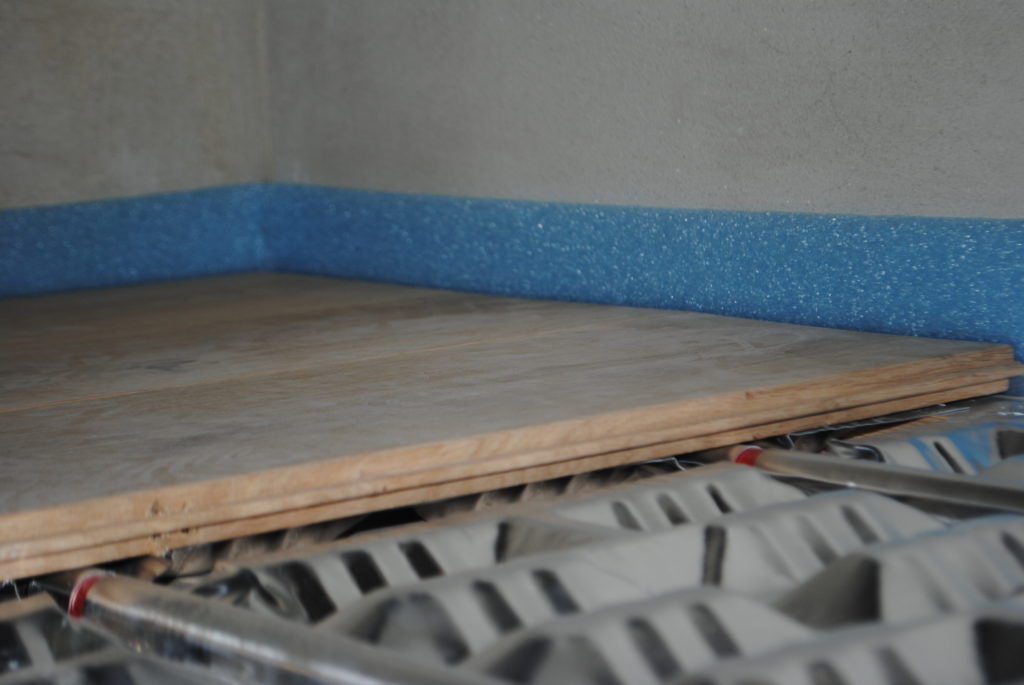

FT0011110 Trockenverlegung auf Rohfußboden, schwimmend verlegt auf Dämmung, gegen beheizte Räume, mit Lagerhölzern für Dielung

  • geringe Aufbauhöhe
  • gute Trittschalldämmung möglich
 ft0011110 denkmalschutz-haus-bild-8-large

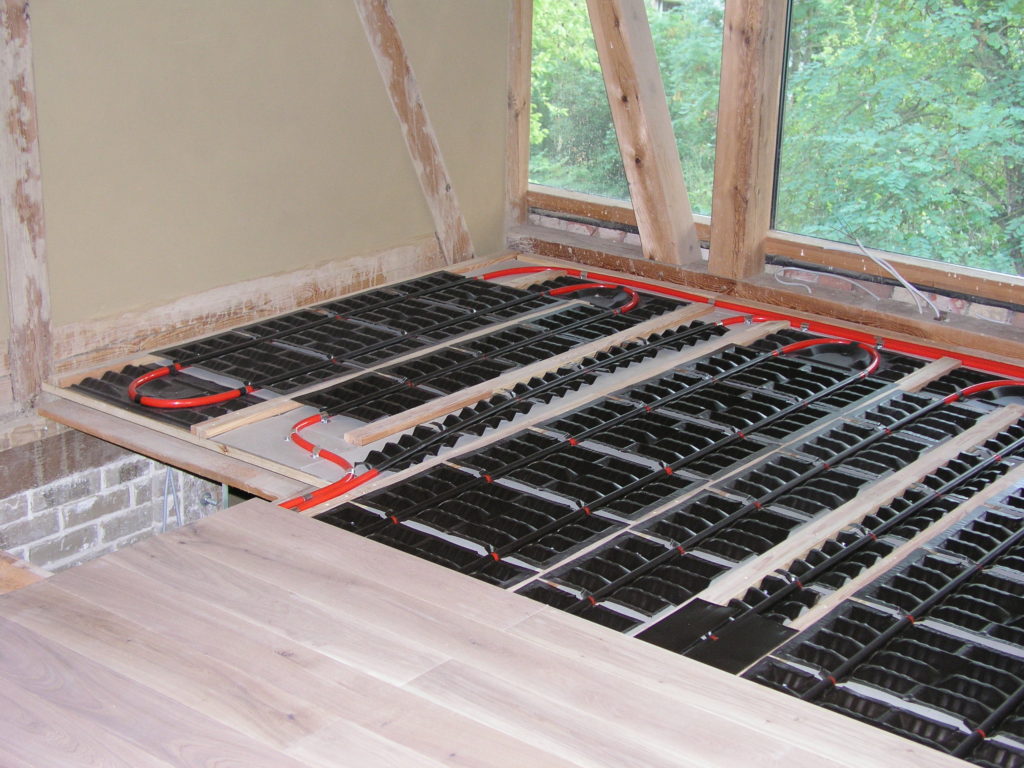

FT0131110 Trockenverlegung auf Rohfußboden mit Ausgleich der Unebenheiten, schwimmend verlegt auf Dämmung, mit Lagerhölzern für Dielung

  • unebene Untergründe
  • gegen unbeheizte Räume
 ft0131110 gerhardt-dielung-verlegt-large

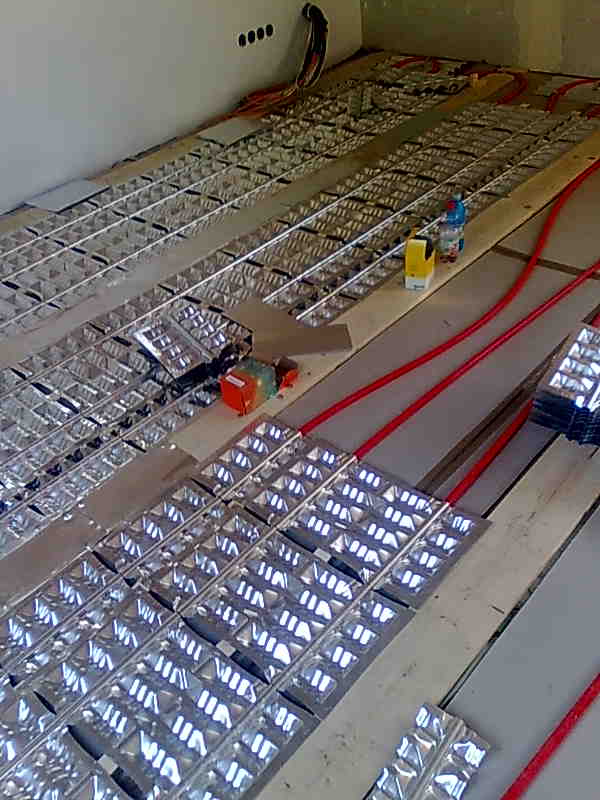

FT2310010 Trockenverlegung in Holzbalkendecke verlegt, auf Dämmung, Schüttung in der Decke, für Dielung

  • keine zusätzliche Aufbauhöhe
 ft2310010 hein-wz-large

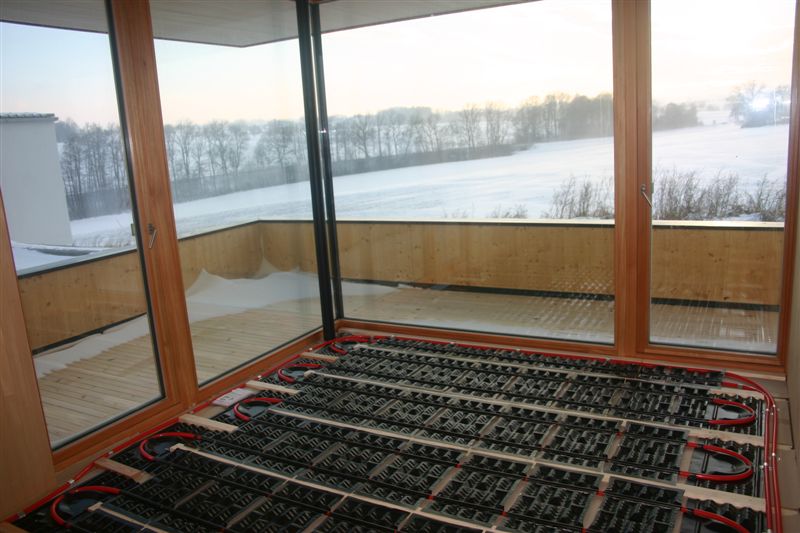

FT4300110 Trockenverlegung auf Holzbalkendecke verlegt, alte Dämmung/Schüttung in der Decke, für Dielen

  • geringe Aufbauhöhe
  • einfachste Verlegung
 ft4300110 ratssaal-meissen-eroeffnungswoche-large

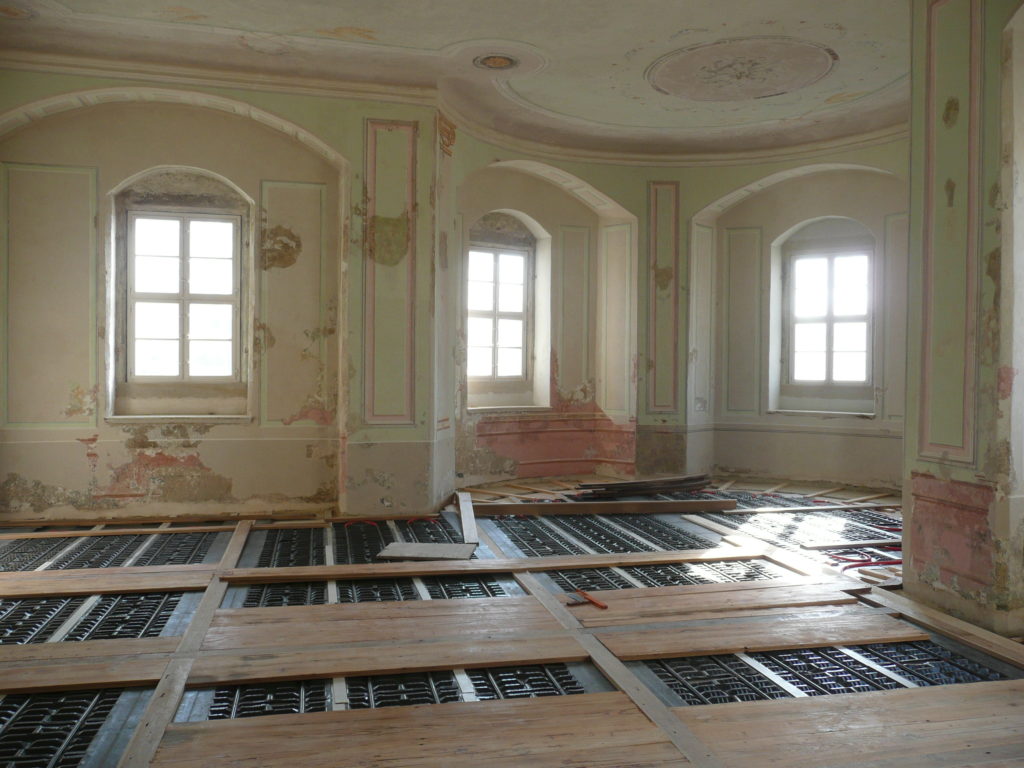

FT6310111 Trockenverlegung auf Holzbalkendecke versenkt verlegt, auf Dämmung, Schüttung in der Decke, für Dielen

  • geringere Aufbauhöhe durch Versenkung
  • große Heizfläche
  • ggf. optimale Lösung
 ft6300111 volkersdorf-wz-mit-dielung-large

Sie haben Fragen zu den dargestellten Varianten oder “Ihre” Variante war nicht dabei?
Wir haben noch weitere Verlegevarianten.
Wenden Sie sich bitte an uns per email oder Telefon.
