Verlegepläne Beispiel Deckenheizung und Wandheizung BV021007

Bei dem nachfolgend dargestellten Beispiel handelt es sich um ein saniertes Mehrfamilienhaus.
Es wurde in allen Räumen eine Deckenheizung trocken zwischen Lagerhölzern installiert (DT0010160), zusätzlich in den Bädern eine Fußbodenheizung zur Ergänzung.
Im Treppenhaus wurde eine Wandheizung eingebaut und verputzt mit Zementputz (WN0001050).

Erdgeschoss:

Verlegeplan Wandheizung Trockenverlegung

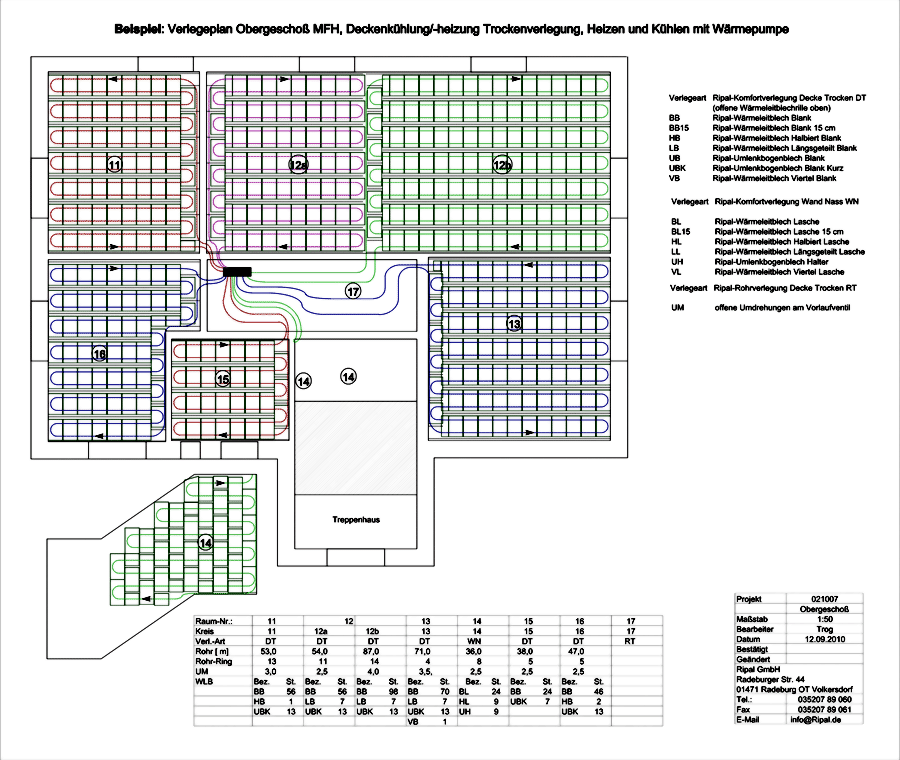

Obergeschoss:

Verlegeplan Wandheizung Deckenheizung Trockenverlegung

Dachgeschoss:

Verlegeplan Wandheizung Trockenverlegung
