Beispielverlegepläne für Fußbodenheizung, Wandheizung und Deckenheizung

Für jedes, auch noch so kleine Bauvorhaben wird durch unser Büro ein Verlegeplan gezeichnet.
Je genauer die von Ihnen zur Verfügung gestellten Grundrisse sind, desto exakter kann auch der Verlegeplan gezeichnet werden.
Insbesondere bei einer Verlegung des Heizsystems zwischen den Balken kommt es auf eine exakte Erfassung aller Maße an.

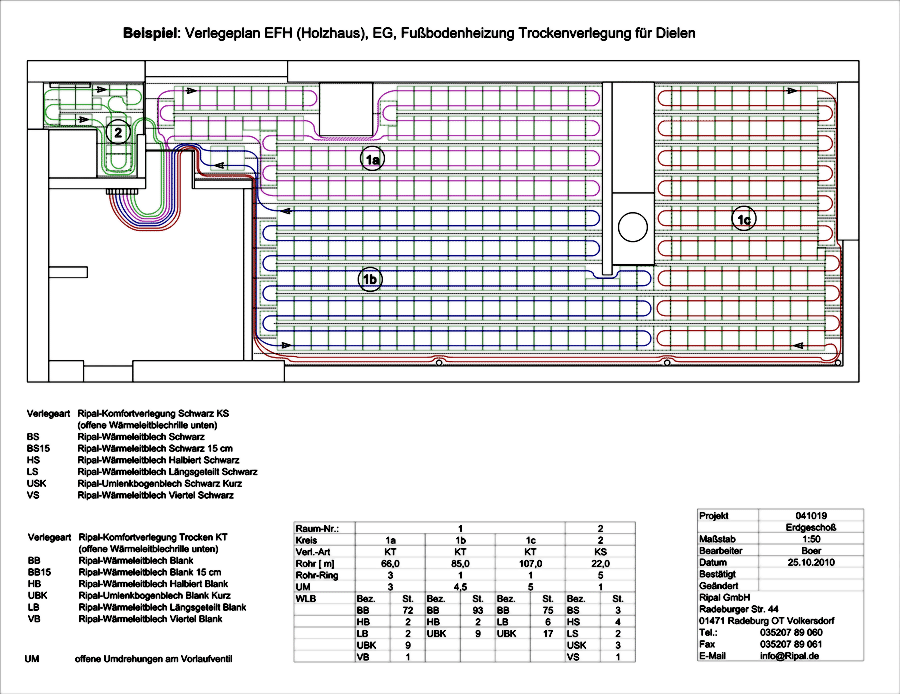

Fußbodenheizung für Dielung: Neubau EFH, Holzhaus

Ripal@-Heizung Verlegeplan Fußbodenheizung Trockenverlegung für Dielen

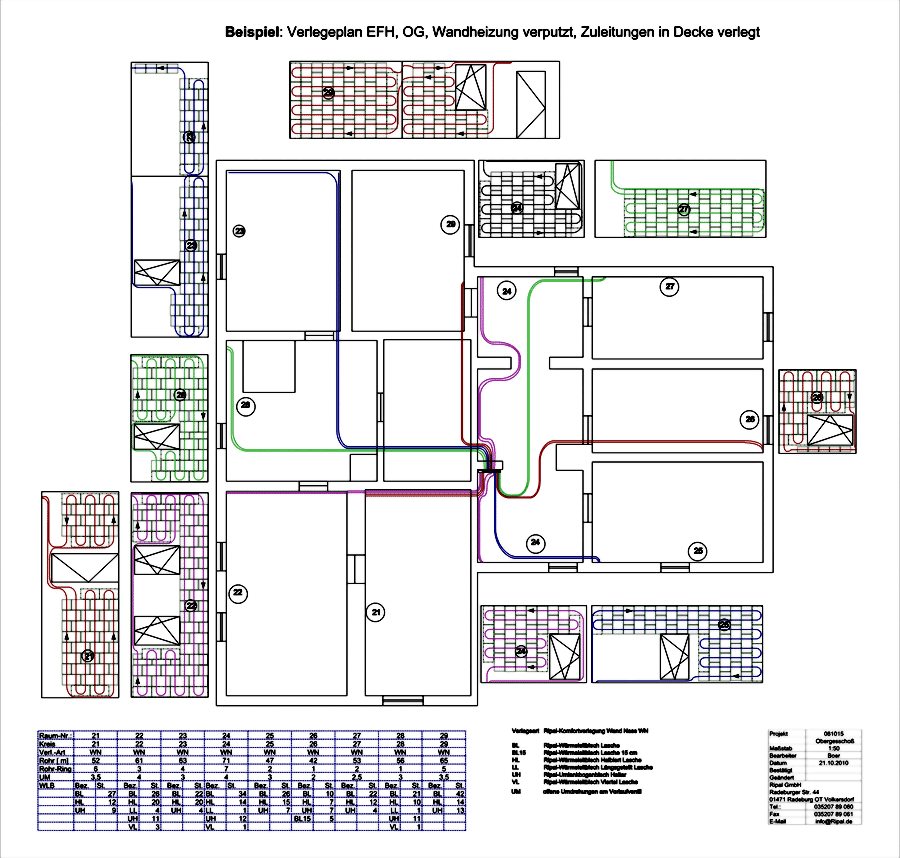

Wandheizung: Sanierung EFH, komplett mit verputzt Wandheizung ausgestattet, Zuleitung in der Decke verlegt

Ripal@-Fußbodenheizung Verlegeplan Wandheizung verputzt

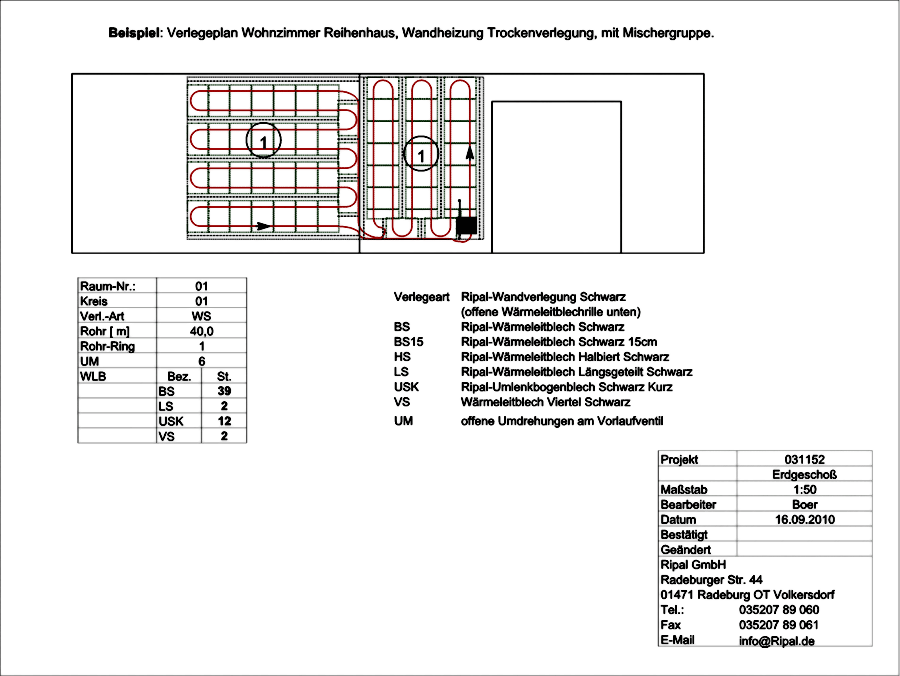

Wandheizung: Teilsanierung Reihenhaus,  nur im Wohnzimmer, Trockenverlegung

Ripal@-Fußbodenheizung Verlegeplan Trockenverlegung mit Mischergruppe

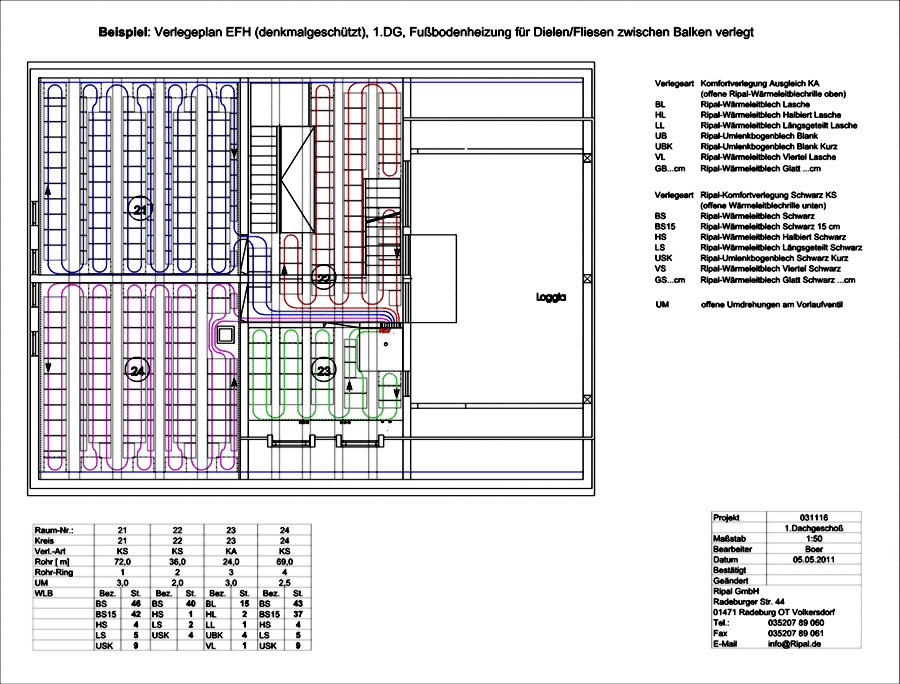

Fußbodenheizung: Sanierung denkmalgeschütztes Haus, auf 4 Etagen, mit 4 verschiedenen Verlegevarianten: Naßverlegung, Trockenverlegung für Dielung zwischen Balken, Trockenverlegung für Estrichplatten zwischen Balken, Trockenverlegung für Dielung auf Holzbalkendecke

Ripal@-Fußbodenheizung Verlegeplan Trockenverlegung Dielen/Fliesen zwischen Balken



Deckenheizung: Sanierung MFH, komplett mit Deckenheizung in Trockenverlegung ausgestattet

Ripal@-Fußbodenheizung Verlegeplan Trockenverlegung zwischen Balken



Fußbodenheizung für Dielung: Komplettsanierung EFH, zwischen Balken verlegt, teilweise mit Nassestrich, teilweise mit Trockenestrich eingebaut

Ripal@-Fußbodenheizung Verlegeplan Trockenverlegung Dielen/Fliesen
